LAEG-VF31系列变频器

发布日期:2014-09-30

  AEG-VF31系列变频器是一款高性能开环矢量型变频器,专门为了驱动低压三相异步电动机,从而使客户达到节能和工艺提升的目的而设计。功率范围从1.5kW~630kW,几乎涵盖低压三相异步电动机的全部功率使用范围。功能强大的软件功能和完善的保护及报警设置,使您的调速系统更加简洁.



功能特性

>> 频率上、下限运行:无需增加外围设备即可单独设定频率指令的上、下限数值,限制电机的转速。

>> 载波频率:PWM 调制方式,1.0~16kHz可调。

>> 内置简易PLC:可按已编排好的运行时间、方向和频率自动控制系统的运行。

>> 自动转矩提升及自动滑差补偿功能:弥补频率降低时的输出转矩不足。

>> 转矩限制功能:有突发的负载变化时,通过矢量控制下的高精度转矩限制功能来限制输出转矩,保护机械。

>> 保持频率指令运行:在加速或减速中,临时保持频率的上升/下降。
>> 节能控制:根据负载和转速,始终向电机提供使其效率最高的电压。

>> 自动电压调节(AVR):当电网电压发生变化时,能自动保持输出电压的恒定。

>> 点动功能:在运行过程中,点动功能无效;在点动过程中,运行功能无效。

>> 频率跳跃控制:防止机械系统振动,在恒速运行中自动避开共振点运行,也适用于死区控制。

>> 过转矩检出:若电机产生的转矩超出过转矩检测值时,则接点“闭合”。

>> 摆頻功能:特别适合用于纺织、化纤等行业及需要横动、卷绕功能的场合。

>> 定长功能:给定长度控制功能。

>> 定时控制:无需外围设备,即可实现变频器的定时控制。

>> PID 控制:集成式PID调节器,带有预置PID给定值和自动/手动 (“Auto/Man.”) 模式

>> 休眠唤醒功能:根据设定值,自动启动或进入休眠停止状态。

>> 工作电压范围宽,低电压时通过降压调制技术,保证带载能力。对电网浪涌(感应雷击),电网噪声,静电抗干扰性,达到严酷的工业级标准。

>> 全系列机器采用独立风道设计,轻松应对恶劣的工业使用环境。

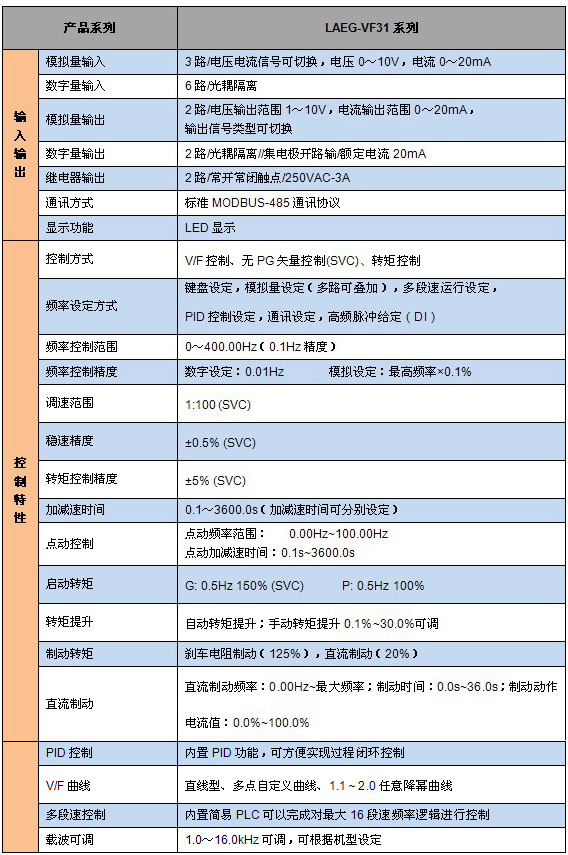

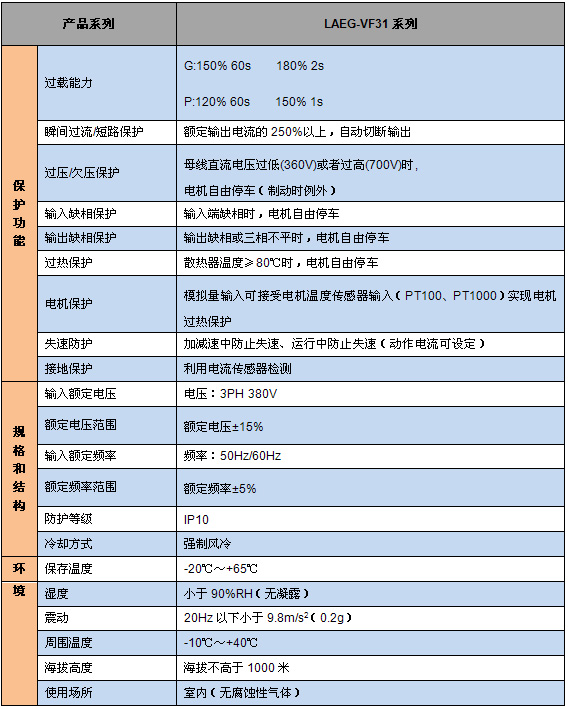

技术参数

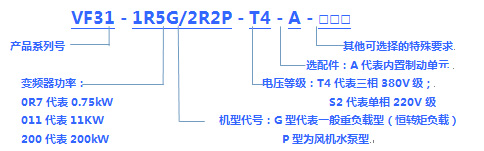

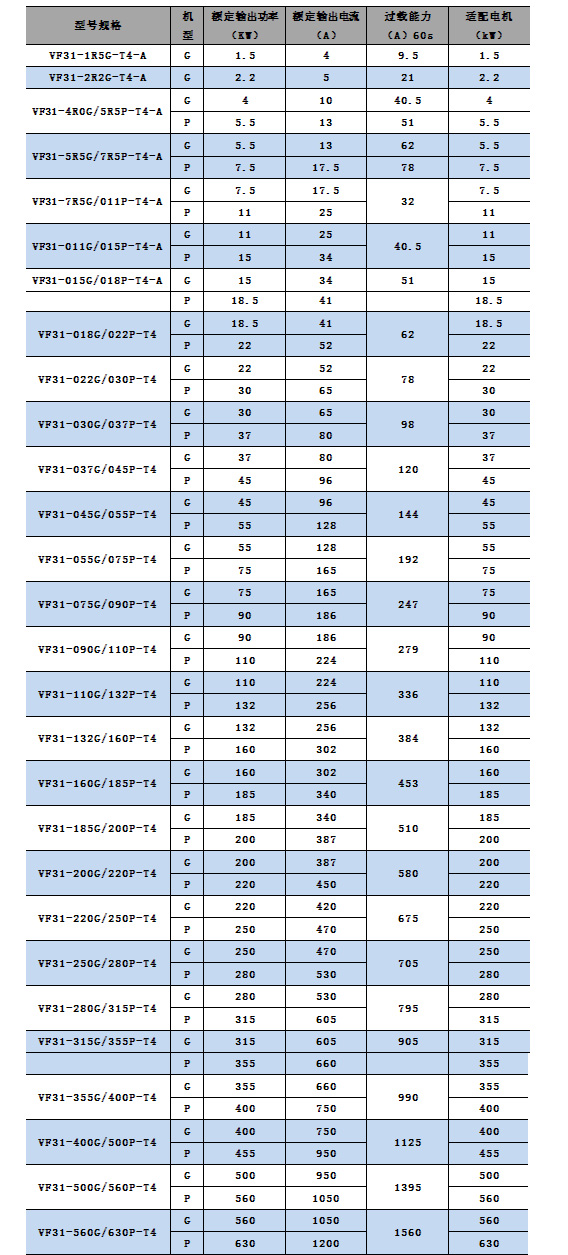

规格型号

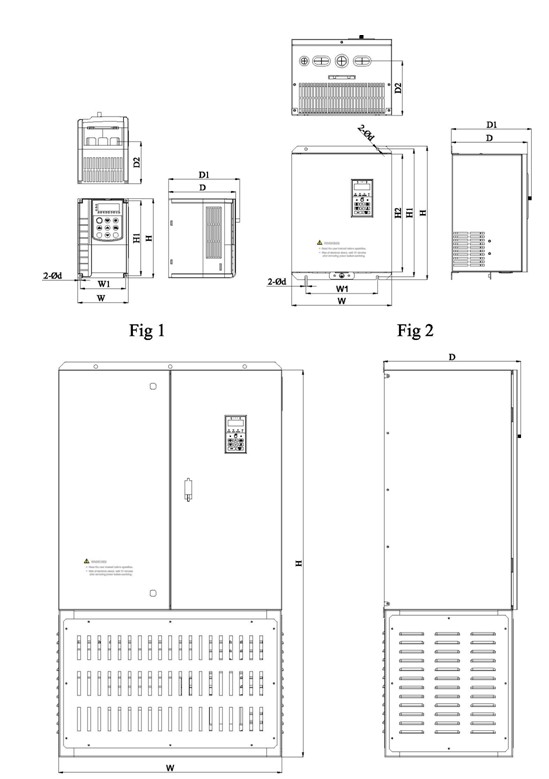

外形与安装

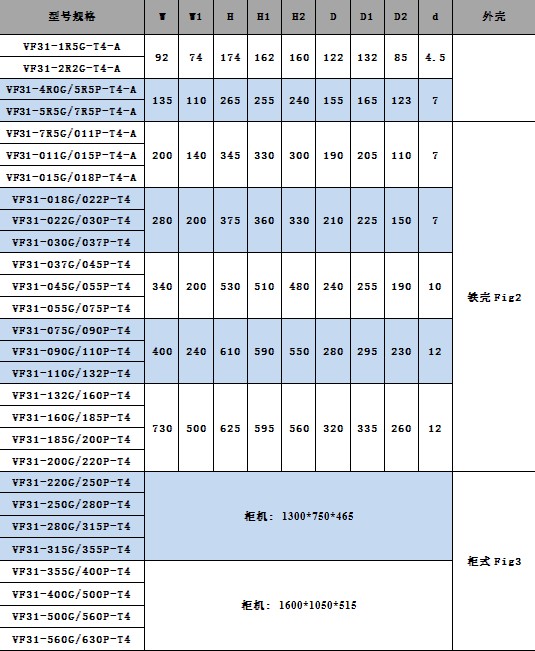

外形与安装尺寸表

安装须知

电源:
  请务必使用在变频器允许规格内的电源。
交流电源与变频器之间必须安装断路器或漏电保护器。



断路器或漏电保护器:
  请使用符合变频器额定电压及电流等级的断路器或漏电保护器作为变频器的电源开关控制,并作为变频器的保护。
断路器和漏电保护器请勿用作变频器的运转/停止切换功能。
请加装漏电断路器,防止漏电造成的误运行并保护使用人员的安全。
电磁接触器:
  一般使用时可不加电磁接触器,但用作外部控制,或停电后自动再起动等功能,或在使用刹车控制器时,须加装一次侧的电磁接触器。
电磁接触器请勿用作变频器的运转/停止切换功能。
交流电抗器:
  交流电抗器主要用做抑制高次谐波,改善功率因数。
15KW以下的变频器,若使用大容量(600KVA以上)的电源时,为改善电源的功率可外加交流电抗器。



LD300变频器:
  输入电源端子R、S、T无相序分别可以任意换相连接。
输出端子U、V、W,接至电机的U、V、W端子,如果变频器执行正转时,电机为逆转,只要将U、V、W端子中任意两相对调即可。
输出端子U、V、W,请勿接交流电源以免变频器损坏。
变频器与电机必须分别接地。

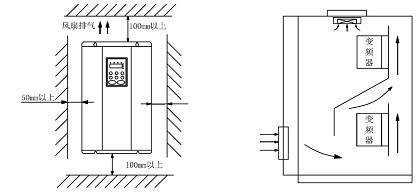

变频器安装时,请注意安装间隔及距离。
两台变频器采用上下安装时,中间要加导流板。

输入侧噪声滤波器:

  变频器周围有电感负载时,请务必加装使用。



输出侧噪声滤波器:

  可减少变频器产生的高次谐波,以避免影响其附近的通信器械。



制动单元和制动电阻:

  制动电阻会增加变频器的制动转矩,用于缩短电机减速时间的场合。

  15kW及以下标准机型已内置制动单元,15kW以上标准机型需选配制动单元。

  标准制动单元及制动电阻是按照100%制动转矩、10%制动使用率设计的电阻功率,若用户希望更大的制动转矩或制动使用率超过10%的场合,可适当减小制动电阻阻值,同时放大其功率。



电动机:

  请使用变频器适用容量的三相感应电机。

  一台变频器驱动多台电机时,电机同时运转时的总电流应该小于变频器的容量。

  在变频器与电机之间请勿加装进相电容。

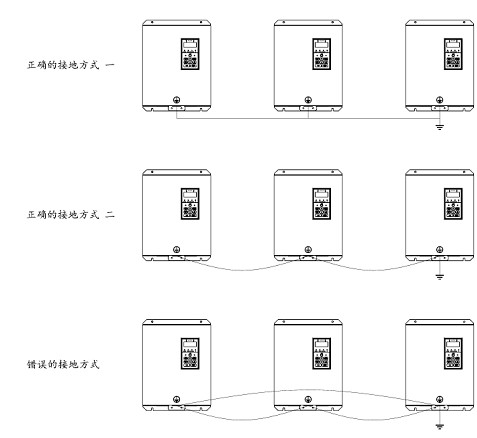

  多台变频器共同接地时,请勿形成接地回路

订货须知



  (1)请根据负载特性及现场工况选择合适的变频器。
(2)请以电机的实际电流值作为变频器选择的依据,电机的额定功率只能作为参考。因为变频器的输出含有高次谐波,与工频电网供电相比较,电动机的电流和温升均会增加,所以在选择电动机和变频器时,应考虑留有适当留有裕量,以防止温升过高,影响电动机的使用寿命。
(3)变频器若要长电缆运行时,应该采取措施抑制长电缆对地耦合电容的影响,避免变频器出力不够。所以变频器应放大一档选择或在变频器的输出端加装输出电抗器。
(4)当变频器用于控制并联的几台电机时,一定要考虑变频器到电动机的电缆的长度总和在变频器的容许范围内。如果超过规定值,要放大一档或两档来选择变频器。另外在此种情况下,变频器的控制方式只能为V/F控制方式,并且变频器无法保护电动机的过流、过载保护,此时需在每台电动机上加熔断器来实现保护。
(5)对于一些特殊的应用场合,如高环境温度、高开关频率、高海拔高度等,此时会引起变频器的降容,变频器需放大一档选择。
(6)使用变频器控制高速电机时,由于高速电动机的电抗小,高次谐波亦增加输出电流值。因此,选择用于高速电动机的变频器时,应比普通电动机的变频器大一档。
(7)使用变频器驱动润滑油润滑的齿轮减速电动机时,在超过额定转速以上的高速范围内,有可能发生润滑油用光的危险。因此,不要超过最高转速容许值。
(8)在使用不带独立风机的电动机时,请特别注意运行频率不得低于30Hz,且尽量选用优质品牌电动机。(六安江淮电机可为客户匹配所有功率等级的三相异步电动机,包括Y2-VP80-450系列变频电动机、YE2-80-355系列高效电动机、YE3-80-355系列超高效电动机详见江淮电机:《产品目录Ⅰ:低压电机》《产品目录Ⅱ:高压电机》《产品目录Ⅲ:节能电机》)
(9)为方便客户的采购,我公司亦可提供相应的变频控制柜、开关柜及电机启动柜产品,便于一次性采购。
